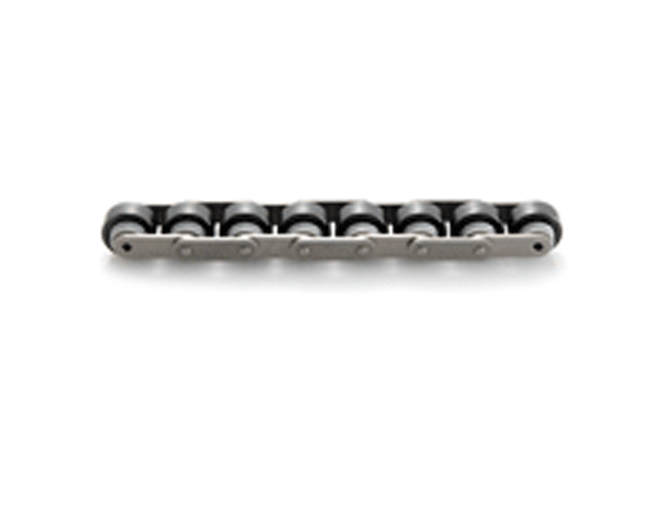

Xích con lăn gia tốc
Cấu trúc con lăn đặc biệt của xích này chỉ yêu cầu khoảng 1/2,5 vận tốc của xích so với vận tốc của pallet. Do đó, đây là sự lựa chọn tối ưu cho dòng xe cần sự yên tĩnh khi vận hành. Ngoài ra, vì nó có trách nhiệm khởi động tuyệt vời sau khi tích lũy so với chuỗi dòng chảy tự do thông thường, nên nó là lựa chọn tốt nhất cho dây chuyền lắp ráp lặp đi lặp lại quá trình vận chuyển và đình trệ.
Chọn vật liệu con lăn phù hợp với điều kiện tải như đối với xích vận chuyển.
Có một số vật liệu cho trục lăn như nhựa kỹ thuật chịu tải trọng thấp (DP), nhựa kỹ thuật dẫn điện cho tải trọng thấp (DPC), nhựa kỹ thuật chịu tải trọng trung bình (DN), nhựa kỹ thuật dẫn điện cho tải trọng trung bình (DNC) và thép cho tải cao (HS).
Chuỗi số
Xích ba tốc：KCM CZ2030 (DP・DPC・DN・DNC・HS) ～CZ2060 (DP・DPC・DN・DNC・HS)
Chọn vật liệu con lăn phù hợp với điều kiện tải như đối với xích vận chuyển.
Có một số vật liệu cho trục lăn như nhựa kỹ thuật chịu tải trọng thấp (DP), nhựa kỹ thuật dẫn điện cho tải trọng thấp (DPC), nhựa kỹ thuật chịu tải trọng trung bình (DN), nhựa kỹ thuật dẫn điện cho tải trọng trung bình (DNC) và thép cho tải cao (HS).
Chuỗi số
Xích ba tốc：KCM CZ2030 (DP・DPC・DN・DNC・HS) ～CZ2060 (DP・DPC・DN・DNC・HS)

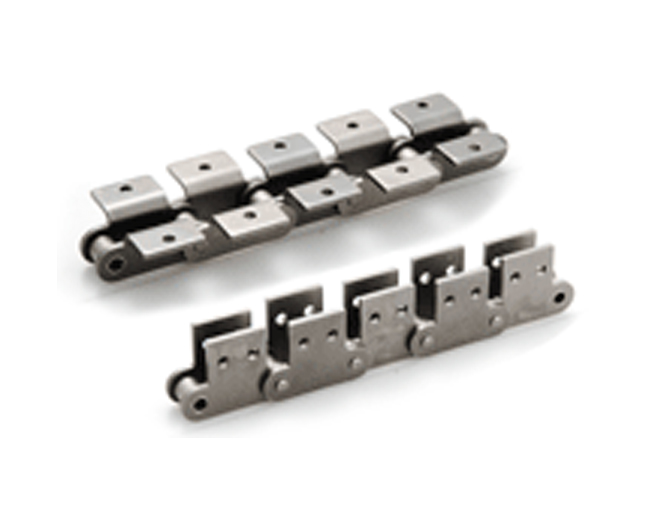

Xích con lăn gia tốc

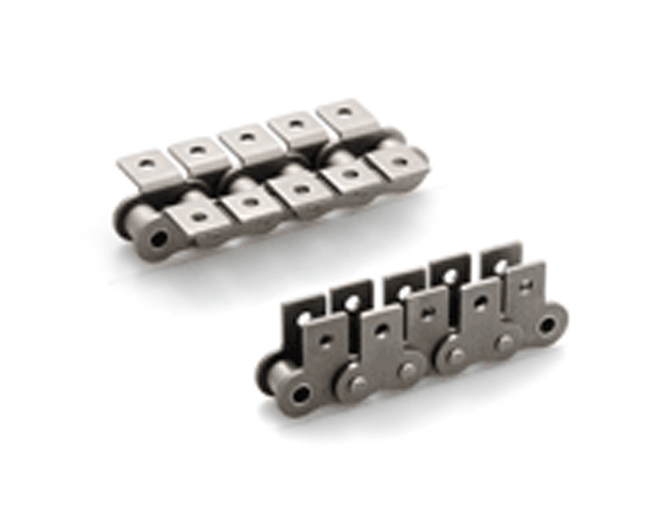

Xích con lăn có tại gá loại A và K
Đây là một chuỗi con lăn được xử lý chính xác với các tệp đính kèm. Xích này là sự lựa chọn tối ưu để sử dụng cho truyền động có độ chính xác cao với bước nhỏ cho băng tải nhỏ.
Tập tin đính kèm tiêu chuẩn:
Phần đính kèm A-1・Phần đính kèm K-1・Phần đính kèm SA-1・Phần đính kèm SK-1
Số xích：KCM 25, 35, 40, 50, 60, 80, 100, 120
Tập tin đính kèm rộng:
WA-1, WA-2 đính kèm・WK-1, WK-2 đính kèm・WSA-1, WSA-2 đính kèm・WSK-1, WSK-2 đính kèm
Số xích：KCM 40, 50, 60, 80
Tập tin đính kèm tiêu chuẩn:
Phần đính kèm A-1・Phần đính kèm K-1・Phần đính kèm SA-1・Phần đính kèm SK-1
Số xích：KCM 25, 35, 40, 50, 60, 80, 100, 120
Tập tin đính kèm rộng:
WA-1, WA-2 đính kèm・WK-1, WK-2 đính kèm・WSA-1, WSA-2 đính kèm・WSK-1, WSK-2 đính kèm
Số xích：KCM 40, 50, 60, 80
Xích con lăn bước kép con lăn nhựa cho băng tải
Trong chuỗi bước kép này, vật liệu của các con lăn loại R đã được thay thế bằng nhựa (DL) để có thể giảm trọng lượng và tiếng ồn khi vận hành. Ngoài phiên bản tiêu chuẩn, phiên bản mạ niken và thép không gỉ cũng có sẵn.
Số chuỗi：KCM C2042 DL, C2052 DL, C2062 DL, C2062H DL, C2082 DL, C2082H DL, C2102H DL, C2122H DL
Số chuỗi：KCM C2042 DL, C2052 DL, C2062 DL, C2062H DL, C2082 DL, C2082H DL, C2102H DL, C2122H DL
Xích con lăn bước kép con lăn nhựa cho băng tải

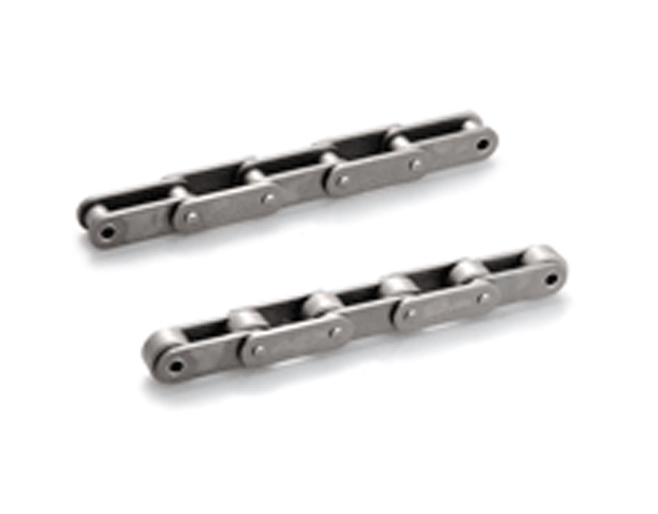

Xích con lăn bước kép tiêu chuẩn cho băng tải
Xích bước kép dùng cho băng tải có hai loại con lăn: loại S (số cuối vòng bi là 0) và loại R (số cuối vòng bi là 2).
Sản phẩm này có thể được sử dụng như một băng tải nhỏ có độ chính xác cao bằng cách lắp đặt các phụ kiện tiêu chuẩn khác nhau vào nó.
Phiên bản mạ niken và thép không gỉ cũng có sẵn.
Số chuỗi：KCM C2040～C2120H、KCM C2042～C2122H
Xích con lăn bước kép tiêu chuẩn cho băng tải
Xích con lăn inox bước kép gia cường (AS)
Để hiện thực hóa sản phẩm này, các chốt và con lăn của xích SS đã được thay thế bằng những chốt làm bằng thép không gỉ tôi cứng để tăng tải trọng cho phép.
Tải trọng tối đa cho phép của nó lớn hơn 1,5 lần so với xích SS. Vui lòng sử dụng điều này trong trường hợp chuỗi SS sẽ thiếu tải cho phép.
Khả năng chống ăn mòn của nó thấp hơn một chút so với chuỗi SS. Nhiệt độ hoạt động của nó là -20ﾟC đến +400ﾟC.
Lưu ý: Sản phẩm này có từ tính vì nó chứa thép không gỉ cứng kết tủa.
Chuỗi số
Xích bước đôi bằng thép không gỉ được tăng cường lực：KCM C2040 AS～C2080 AS
Tải trọng tối đa cho phép của nó lớn hơn 1,5 lần so với xích SS. Vui lòng sử dụng điều này trong trường hợp chuỗi SS sẽ thiếu tải cho phép.
Khả năng chống ăn mòn của nó thấp hơn một chút so với chuỗi SS. Nhiệt độ hoạt động của nó là -20ﾟC đến +400ﾟC.
Lưu ý: Sản phẩm này có từ tính vì nó chứa thép không gỉ cứng kết tủa.
Chuỗi số
Xích bước đôi bằng thép không gỉ được tăng cường lực：KCM C2040 AS～C2080 AS
Xích con lăn inox bước kép gia cường (AS)

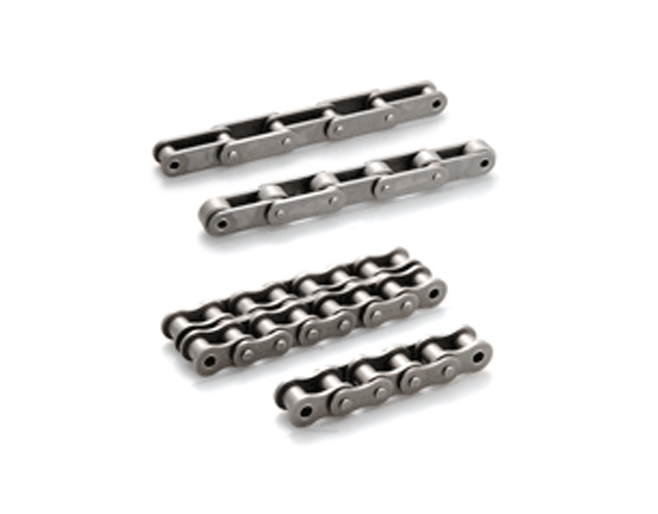

Xích inox không bôi trơn SOS
Các tính năng của Chuỗi SOS
Tẩm dầu là không cần thiết.
* Môi trường vận hành sạch sẽ có thể được duy trì mà không làm nhiễm bẩn thiết bị thông qua việc ngâm tẩm dầu. (*1)(*2)
* Vì dầu bôi trơn đã đăng ký NSF-H1 (áp dụng cho bất kỳ vị trí nào có khả năng tiếp xúc ngẫu nhiên với thực phẩm) nên xích có thể được sử dụng an toàn cho máy móc chế biến thực phẩm. Sản phẩm có tẩm dầu bôi trơn công nghiệp cũng có sẵn. Xích này tương thích với xích con lăn tiêu chuẩn và chấp nhận các phụ kiện tiêu chuẩn.
* Đĩa xích tiêu chuẩn có thể được sử dụng cho xích nhiều sợi cũng như xích một sợi.
* Bản thân xích có thể được sử dụng trong dải nhiệt độ từ thấp đến cao (-20ﾟC đến 400ﾟC). (*3)
Ghi chú
*1. Trừ khi có một số vấn đề trong việc sử dụng chuỗi thép không gỉ, hãy bôi trơn nó trước khi sử dụng.
*2. Không sử dụng trong điều kiện hoàn toàn không có dầu.
*3. Để mang lại hiệu suất tốt nhất cho ống lót tẩm dầu, hãy sử dụng xích này trong khoảng nhiệt độ từ -10ﾟC đến 250ﾟC.
* Ống lót có thể bị mòn nhanh chóng trong môi trường nhiều bụi. Ngoài ra, môi trường nước bắn tung tóe và nhiệt độ cao hơn khiến dầu dễ bị chưng cất khỏi ống lót thấm dầu và giảm tuổi thọ.
Chuỗi số
Xích không gỉ(SOS): KCM C40 SOS～C80 SOS, KCM C2040 SOS～C2080 SOS, KCM C2042 SOS～C2082 SOS
Tẩm dầu là không cần thiết.
* Môi trường vận hành sạch sẽ có thể được duy trì mà không làm nhiễm bẩn thiết bị thông qua việc ngâm tẩm dầu. (*1)(*2)
* Vì dầu bôi trơn đã đăng ký NSF-H1 (áp dụng cho bất kỳ vị trí nào có khả năng tiếp xúc ngẫu nhiên với thực phẩm) nên xích có thể được sử dụng an toàn cho máy móc chế biến thực phẩm. Sản phẩm có tẩm dầu bôi trơn công nghiệp cũng có sẵn. Xích này tương thích với xích con lăn tiêu chuẩn và chấp nhận các phụ kiện tiêu chuẩn.
* Đĩa xích tiêu chuẩn có thể được sử dụng cho xích nhiều sợi cũng như xích một sợi.
* Bản thân xích có thể được sử dụng trong dải nhiệt độ từ thấp đến cao (-20ﾟC đến 400ﾟC). (*3)
Ghi chú
*1. Trừ khi có một số vấn đề trong việc sử dụng chuỗi thép không gỉ, hãy bôi trơn nó trước khi sử dụng.
*2. Không sử dụng trong điều kiện hoàn toàn không có dầu.
*3. Để mang lại hiệu suất tốt nhất cho ống lót tẩm dầu, hãy sử dụng xích này trong khoảng nhiệt độ từ -10ﾟC đến 250ﾟC.
* Ống lót có thể bị mòn nhanh chóng trong môi trường nhiều bụi. Ngoài ra, môi trường nước bắn tung tóe và nhiệt độ cao hơn khiến dầu dễ bị chưng cất khỏi ống lót thấm dầu và giảm tuổi thọ.
Chuỗi số
Xích không gỉ(SOS): KCM C40 SOS～C80 SOS, KCM C2040 SOS～C2080 SOS, KCM C2042 SOS～C2082 SOS
Xích inox không bôi trơn SOS

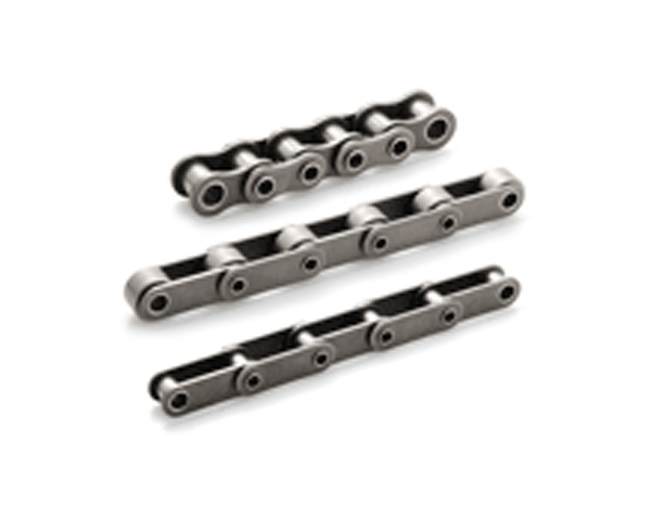

Xích chốt rỗng
Trong chuỗi này, mỗi thành phần được kết nối với nhau bằng một chốt rỗng. Việc sử dụng chốt rỗng cho phép dễ dàng cài đặt các tệp đính kèm.
Các phiên bản không gỉ và xử lý bề mặt khác nhau cũng có sẵn.
Đĩa xích dành riêng cho xích bước tiêu chuẩn và xích bước đôi có thể được sử dụng cho loại xích này.
Chuỗi số
Loại xích con lăn：KCM 40 HP～80 HP
Loại chuỗi bước kép:
Loại con lăn S (loại ống lót): KCM C2040 HP～C2080 HP
Loại con lăn R： KCM C2042 HP～C2082 HP
Các phiên bản không gỉ và xử lý bề mặt khác nhau cũng có sẵn.
Đĩa xích dành riêng cho xích bước tiêu chuẩn và xích bước đôi có thể được sử dụng cho loại xích này.
Chuỗi số
Loại xích con lăn：KCM 40 HP～80 HP
Loại chuỗi bước kép:
Loại con lăn S (loại ống lót): KCM C2040 HP～C2080 HP
Loại con lăn R： KCM C2042 HP～C2082 HP
Xích chốt rỗng

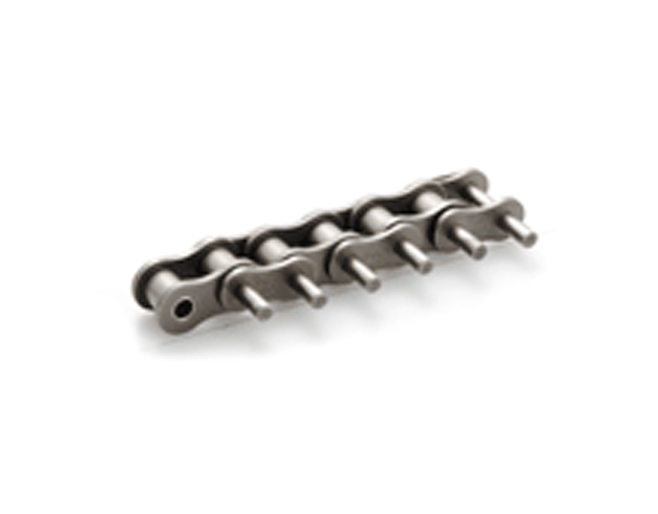

Xích con lăn có tai gá loại EP
Phần đính kèm chốt của chuỗi này đã được mở rộng.
EP đính kèm:
Hướng các phần đính kèm EP vào trong, làm cho hai chuỗi song song và gắn đường ống và phần cứng vào các phần đính kèm đó trước khi sử dụng chuỗi.
Số xích：KCM 40, 50, 60, 80, 100, 120, 140, 160
EP đính kèm:
Hướng các phần đính kèm EP vào trong, làm cho hai chuỗi song song và gắn đường ống và phần cứng vào các phần đính kèm đó trước khi sử dụng chuỗi.
Số xích：KCM 40, 50, 60, 80, 100, 120, 140, 160
Xích con lăn có tai gá loại EP
Xích con lăn bước kép có tại giá tiêu chuẩn
Chuỗi này có một tập tin đính kèm có gờ và khai thác. Nó cho phép dễ dàng cài đặt các thanh.
Đính kèm tiêu chuẩn: Đính kèm A-1, đính kèm A-2, đính kèm K-1, đính kèm K-2
Số chuỗi：KCM C2040～C2080H, KCM C2042～C2082H
Xích con lăn bước kép có tại giá tiêu chuẩn
Xích con lăn bước kép có tại giá loại EP và G
Phần đính kèm chốt của chuỗi này đã được mở rộng.
EP đính kèm:
Hướng các phần đính kèm EP vào trong, làm cho hai chuỗi song song và gắn đường ống và phần cứng vào các phần đính kèm đó trước khi sử dụng chuỗi.
Tập tin đính kèm G:
Các phần đính kèm G là một tấm liên kết có một lỗ ở điểm giữa. Xích con lăn có phụ tùng loại G được bố trí rộng song song, sử dụng các chốt hoặc thanh ăn khớp vào các lỗ ở giữa. (LƯU Ý: Khi sử dụng với xích con lăn loại R, hãy chú ý đến các đĩa xích)
Số xích：KCM C2040～C2120H, KCM C2042～C2122H
EP đính kèm:
Hướng các phần đính kèm EP vào trong, làm cho hai chuỗi song song và gắn đường ống và phần cứng vào các phần đính kèm đó trước khi sử dụng chuỗi.
Tập tin đính kèm G:
Các phần đính kèm G là một tấm liên kết có một lỗ ở điểm giữa. Xích con lăn có phụ tùng loại G được bố trí rộng song song, sử dụng các chốt hoặc thanh ăn khớp vào các lỗ ở giữa. (LƯU Ý: Khi sử dụng với xích con lăn loại R, hãy chú ý đến các đĩa xích)
Số xích：KCM C2040～C2120H, KCM C2042～C2122H
Xích con lăn bước kép có tại giá loại EP và G
Xích con lăn kèm con lăn hông
Chuỗi dòng chảy tự do này có thể vận chuyển hoặc tích lũy vật liệu trên chuỗi chạy liên tục.
Chuỗi con lăn tiêu chuẩn được trang bị các con lăn bên cho dòng chảy tự do để nhanh chóng vận chuyển hoặc tích lũy vật liệu trên chúng. Cách bố trí đường về cũng đơn giản và gọn nhẹ. Con lăn bên làm bằng thép, nhựa và cao su có sẵn. Chọn chúng theo các loại hàng hóa được chuyển giao.
Có hai loại đội hình: 1P Loại bên xen kẽ (loại ngoằn ngoèo) và 2P Loại cả hai bên (loại song song)
Số xích：KCM 40, 50, 60, 80
Chuỗi con lăn tiêu chuẩn được trang bị các con lăn bên cho dòng chảy tự do để nhanh chóng vận chuyển hoặc tích lũy vật liệu trên chúng. Cách bố trí đường về cũng đơn giản và gọn nhẹ. Con lăn bên làm bằng thép, nhựa và cao su có sẵn. Chọn chúng theo các loại hàng hóa được chuyển giao.
Có hai loại đội hình: 1P Loại bên xen kẽ (loại ngoằn ngoèo) và 2P Loại cả hai bên (loại song song)
Số xích：KCM 40, 50, 60, 80
Xích con lăn kèm con lăn hông
Xích kèm con lăn trên
Xích này có các con lăn vận chuyển được gắn ở tâm trên cùng của bước xích và có thể vận chuyển và tích lũy vật liệu giống như xích có con lăn bên.
Vật liệu của những con lăn trên bao gồm nhựa và lốp cao su cũng như thép tiêu chuẩn cho con lăn bên.
Trong trường hợp khoảng thời gian cài đặt cho các con lăn trên cùng là 1P
Trong trường hợp khoảng thời gian cài đặt cho các con lăn trên cùng là 2P
Số xích：KCM 40, 50, 60, 80, 100
Số xích：KCM C2040～C2100H, KCM C2042～C2102H
Vật liệu của những con lăn trên bao gồm nhựa và lốp cao su cũng như thép tiêu chuẩn cho con lăn bên.
Trong trường hợp khoảng thời gian cài đặt cho các con lăn trên cùng là 1P
Trong trường hợp khoảng thời gian cài đặt cho các con lăn trên cùng là 2P
Số xích：KCM 40, 50, 60, 80, 100
Số xích：KCM C2040～C2100H, KCM C2042～C2102H
Xích kèm con lăn trên

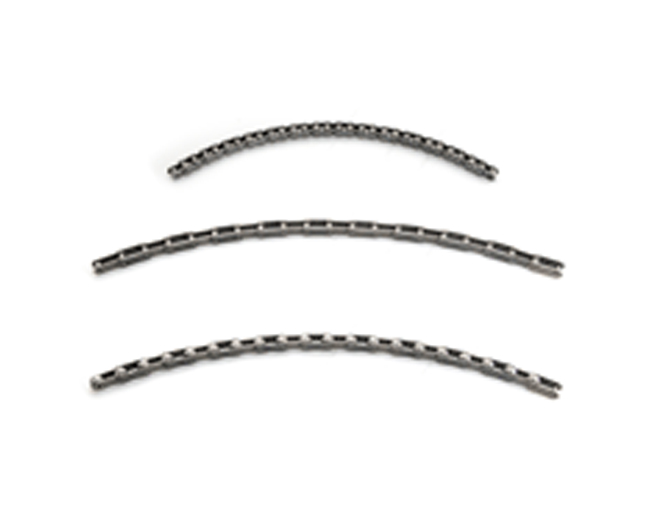

Xích con lăn chuyển động cong
Chuỗi này trở nên cúi xuống hai bên. Nó có thể dễ dàng thực hiện các chuyển động cong bằng cách sử dụng các đĩa xích tiêu chuẩn.
Xích này có thể được sử dụng để dẫn động băng tải con lăn cong hoặc cho băng chuyền vận chuyển cong bằng cách lắp phụ tùng của nó.
Chuỗi số
Loại xích con lăn：KCM 40 SB～80 SB
Loại chuỗi bước kép:
Loại con lăn S： KCM C2040 SB～C2080H SB
Loại con lăn R： KCM C2042 SB～C2082H SB
Xích này có thể được sử dụng để dẫn động băng tải con lăn cong hoặc cho băng chuyền vận chuyển cong bằng cách lắp phụ tùng của nó.
Chuỗi số
Loại xích con lăn：KCM 40 SB～80 SB
Loại chuỗi bước kép:
Loại con lăn S： KCM C2040 SB～C2080H SB
Loại con lăn R： KCM C2042 SB～C2082H SB
Xích con lăn chuyển động cong

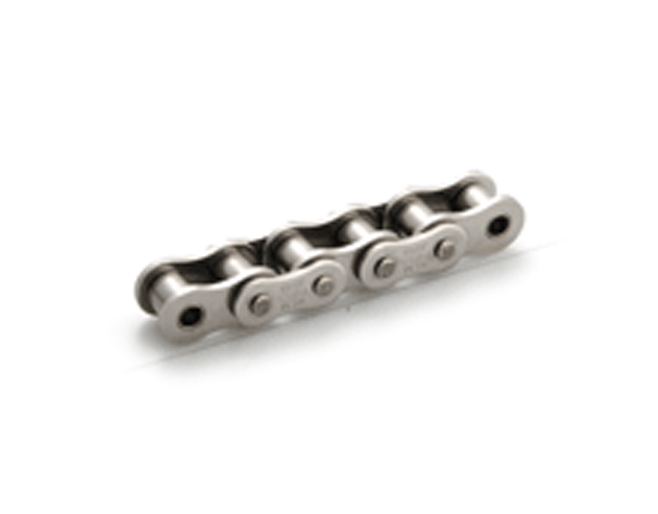

Xích tự bôi trơn
Xích không cần bôi trơn KCM là xích không cần bảo dưỡng với khả năng tự bôi trơn bằng cách sử dụng ống lót thấm dầu đặc biệt.
Vui lòng sử dụng sản phẩm này ở nơi không thích ngâm tẩm dầu hoặc khó ngâm tẩm dầu khi đang hoạt động.
* NL: Con lăn của nó cho phép lưới mịn với đĩa xích.
* Phiên bản mạ niken và nhiều loại phụ kiện cũng có sẵn.
* Sử dụng xích này với vận tốc xích 150m/phút hoặc thấp hơn.
* Nên được sử dụng trong phạm vi nhiệt độ hoạt động phổ biến (-10ﾟC đến +150ﾟC).
Chuỗi số
NL Xích bước đôi： KCM C2040 NL～C2080NL, KCM C2042 NL～C2082 NL
Xích con lăn NL：KCM C40 NL～C80NL
Xích con lăn hình bầu dục NL：KCM C40 FNL～C80 FNL
KCM 40NL, 50NL, 60NL, 80NL
Vui lòng sử dụng sản phẩm này ở nơi không thích ngâm tẩm dầu hoặc khó ngâm tẩm dầu khi đang hoạt động.
* NL: Con lăn của nó cho phép lưới mịn với đĩa xích.
* Phiên bản mạ niken và nhiều loại phụ kiện cũng có sẵn.
* Sử dụng xích này với vận tốc xích 150m/phút hoặc thấp hơn.
* Nên được sử dụng trong phạm vi nhiệt độ hoạt động phổ biến (-10ﾟC đến +150ﾟC).
Chuỗi số
NL Xích bước đôi： KCM C2040 NL～C2080NL, KCM C2042 NL～C2082 NL
Xích con lăn NL：KCM C40 NL～C80NL
Xích con lăn hình bầu dục NL：KCM C40 FNL～C80 FNL
KCM 40NL, 50NL, 60NL, 80NL
Xích tự bôi trơn
Xích con lăn chuyển vận
Đây là một loại xích tự do mới thay thế cho loại con lăn phía trên. Vị trí của các con lăn vận chuyển trên đường dốc của nó cho phép vận chuyển ổn định hơn so với loại con lăn trên cùng.
Vui lòng chọn vật liệu con lăn từ nhựa (DN), nhựa kỹ thuật dẫn điện (DNC) hoặc thép (HS) tùy theo điều kiện tải trọng.
Số Vhain
Xích con lăn nghề nghiệp：KCM CY2030 (DN・DNC・HS) ～CY2060 (DN・DNC・HS)
Vui lòng chọn vật liệu con lăn từ nhựa (DN), nhựa kỹ thuật dẫn điện (DNC) hoặc thép (HS) tùy theo điều kiện tải trọng.
Số Vhain
Xích con lăn nghề nghiệp：KCM CY2030 (DN・DNC・HS) ～CY2060 (DN・DNC・HS)
Xích con lăn chuyển vận
Xích bước kép inox
Thép không gỉ austenit SUS304 (18Cr-8Ni) được sử dụng cho tất cả các bộ phận của xích này. Nó phù hợp với môi trường yêu cầu khả năng chịu nhiệt (-20 đến 400ﾟC), chống ăn mòn và tính thẩm mỹ.
Lưu ý: Xích bước đôi không gỉ KCM có từ tính nhẹ do được gia công nguội.
Chuỗi số
Xích bước đôi không gỉ (SOS): KCM C2040 SS～C2100H SS, KCM C2042 SS～C2102H SS
Lưu ý: Xích bước đôi không gỉ KCM có từ tính nhẹ do được gia công nguội.
Chuỗi số
Xích bước đôi không gỉ (SOS): KCM C2040 SS～C2100H SS, KCM C2042 SS～C2102H SS
Xích bước kép inox
Xích con lăn bước kép kèm con lăn hông
Xích loại con lăn R bao gồm lốp nhựa và cao su cũng như các phiên bản thép tiêu chuẩn đối với loại con lăn bên. Vui lòng chọn theo loại mặt hàng vận chuyển và điều kiện môi trường. Có hai loại đội hình: 1P Loại bên xen kẽ (loại ngoằn ngoèo) và 2P Loại cả hai bên (loại song song)
Số xích：KCM C2040～C2120H, KCM C2042～C2122H
Số xích：KCM C2040～C2120H, KCM C2042～C2122H
Xích con lăn bước kép kèm con lăn hông

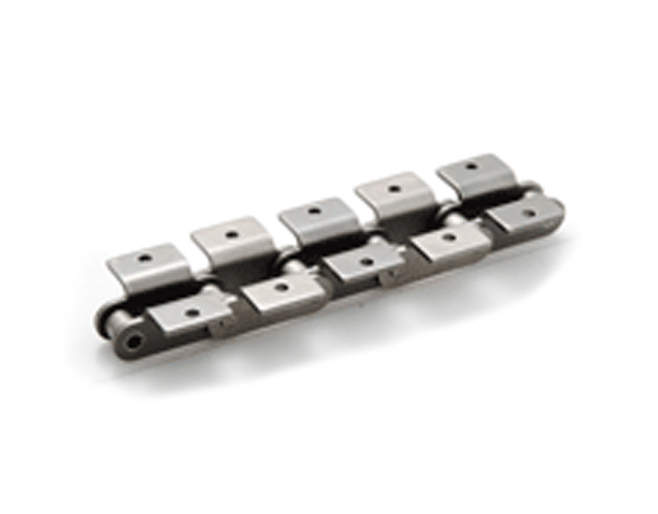

Xích con lăn bước kép có tai gá loại A và K
Đây là xích con lăn bước kép với các phụ kiện được gia công chính xác. Loại xích này phù hợp để sử dụng truyền động có độ chính xác cao cho một băng tải nhỏ.
Tập tin đính kèm tiêu chuẩn:
Phần đính kèm A-1・Phần đính kèm K-1・Phần đính kèm SA-1・Phần đính kèm SK-1
Số xích：KCM C2040～C2120H, KCM C2042～C2122H
Tập tin đính kèm tiêu chuẩn:
Phần đính kèm A-1・Phần đính kèm K-1・Phần đính kèm SA-1・Phần đính kèm SK-1
Số xích：KCM C2040～C2120H, KCM C2042～C2122H
Xích con lăn bước kép có tai gá loại A và K

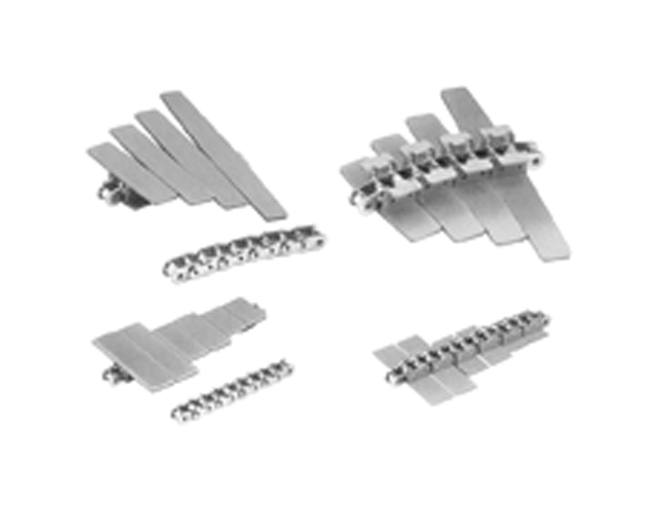

Xích con lăn gắn tấm bản
Chỉ cài đặt một phụ kiện nhựa mới có thể sử dụng nó như một băng tải Scott. Với cấu trúc có thể uốn ngang, loại SUS có thể đạt được hành trình cong.
Lưu ý: Mức độ uốn cong lưng bị hạn chế. Hãy chú ý đến thiết kế của phần trở lại.
chuỗi số
Loại SU：Vận chuyển thẳng：KCM 40SU, 60SU
Loại SUC：Dành cho vận chuyển cong：KCM 60SUC
Lưu ý: Mức độ uốn cong lưng bị hạn chế. Hãy chú ý đến thiết kế của phần trở lại.
chuỗi số
Loại SU：Vận chuyển thẳng：KCM 40SU, 60SU
Loại SUC：Dành cho vận chuyển cong：KCM 60SUC
Xích con lăn gắn tấm bản
